TS-AC12
1、承载12KG；
2、外形简约重量轻；
3、带有机械式防掉落结构，即使机器人侧本体意外断气，与工具侧本体也不会分离；
4、采用无接触的吸合方式；
5、主要用于搬运、装配、弧焊、点胶等行业。
Features
1、Payload 12kg;
2、Small size and light weight;
3、Even if the air is accidentally cut off, the robot side and the tool side will not separate by the mechanical anti-drop structure.
4、Adopt non-contact suction method;
5、Mainly used in handling, assembly, dispensing, arc welding and other industries
| 规格 SPECIFICATIONS | |||||||
| 型号Model | 机器人侧 Robot side | TS-AC12-R | |||||
| 工具侧 Tool side | TS-AC12-T | ||||||
| 承重 Payload capacity | 12kg | ||||||
| 容许力矩 Allowable moment Bending direction(Tx.Ty) | 40Nm(408kgf·cm) | ||||||
| 容许转矩 Allowable moment Torque direction(Tz) | 88Nm(898kgf·cm) | ||||||

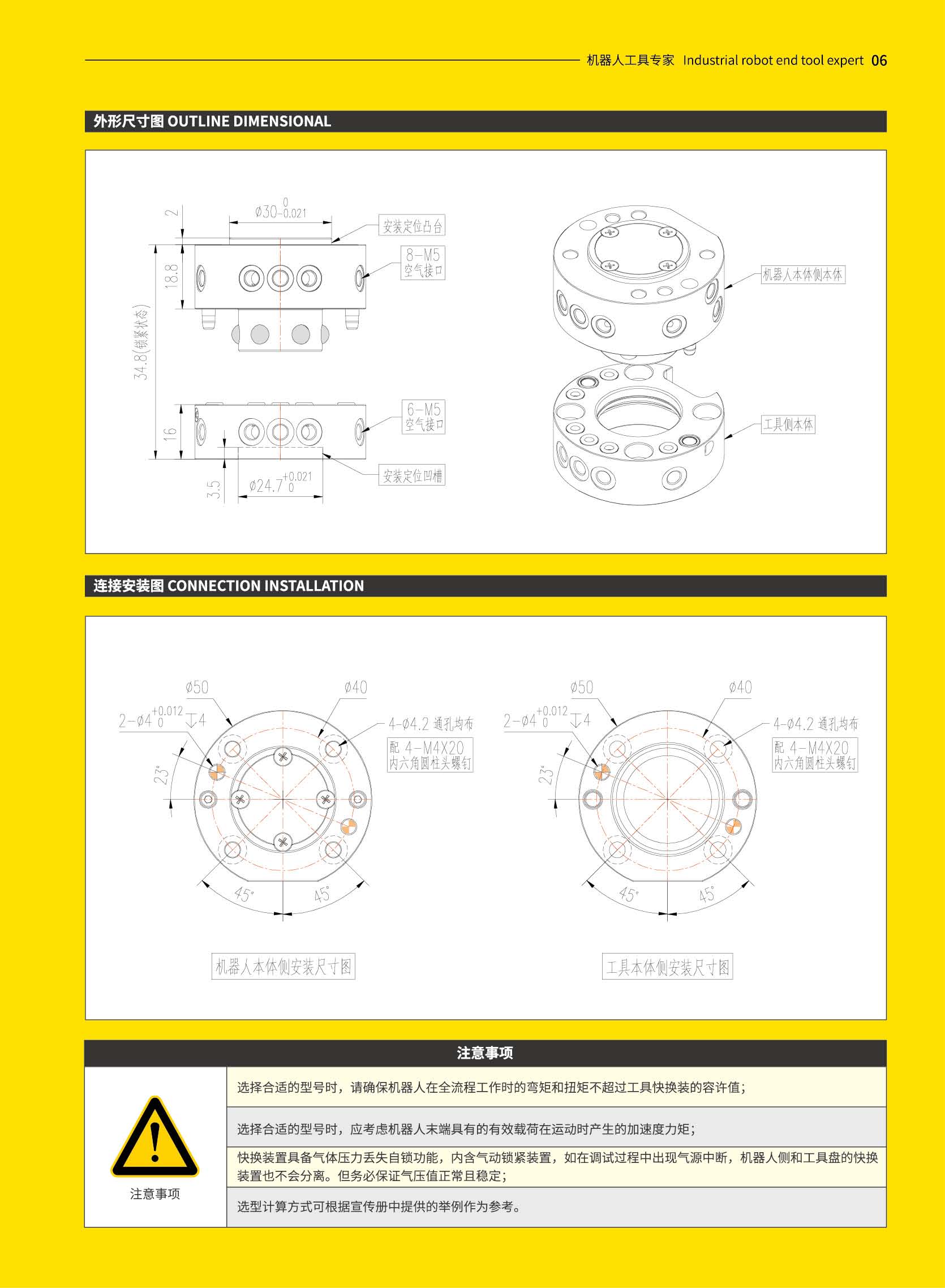

| 外形尺寸 Housing diameter | φ50mm | ||||||
| 连接时厚度 Combined profile | 34.8mm | ||||||
| 本体材质 Main body material | 铝合金 Aluminum alloy | ||||||
| 锁紧机构材质 Locking mechanism material | 合金钢 Steel alloy | ||||||
| 位置重置精度 Position repeatability | ±0.02mm | ||||||
| 锁紧方式 Locking mechanism | 钢球锁紧 Locking steel ball | ||||||
| 工作驱动压力 Air pressure for Working | 0.39~0.7Mpa (4~7kg/cm²） | ||||||
| 本体重量 Weight | 机器人侧 Robot side | 0.12kg | |||||
| 工具侧 Tool side | 0.05kg | ||||||

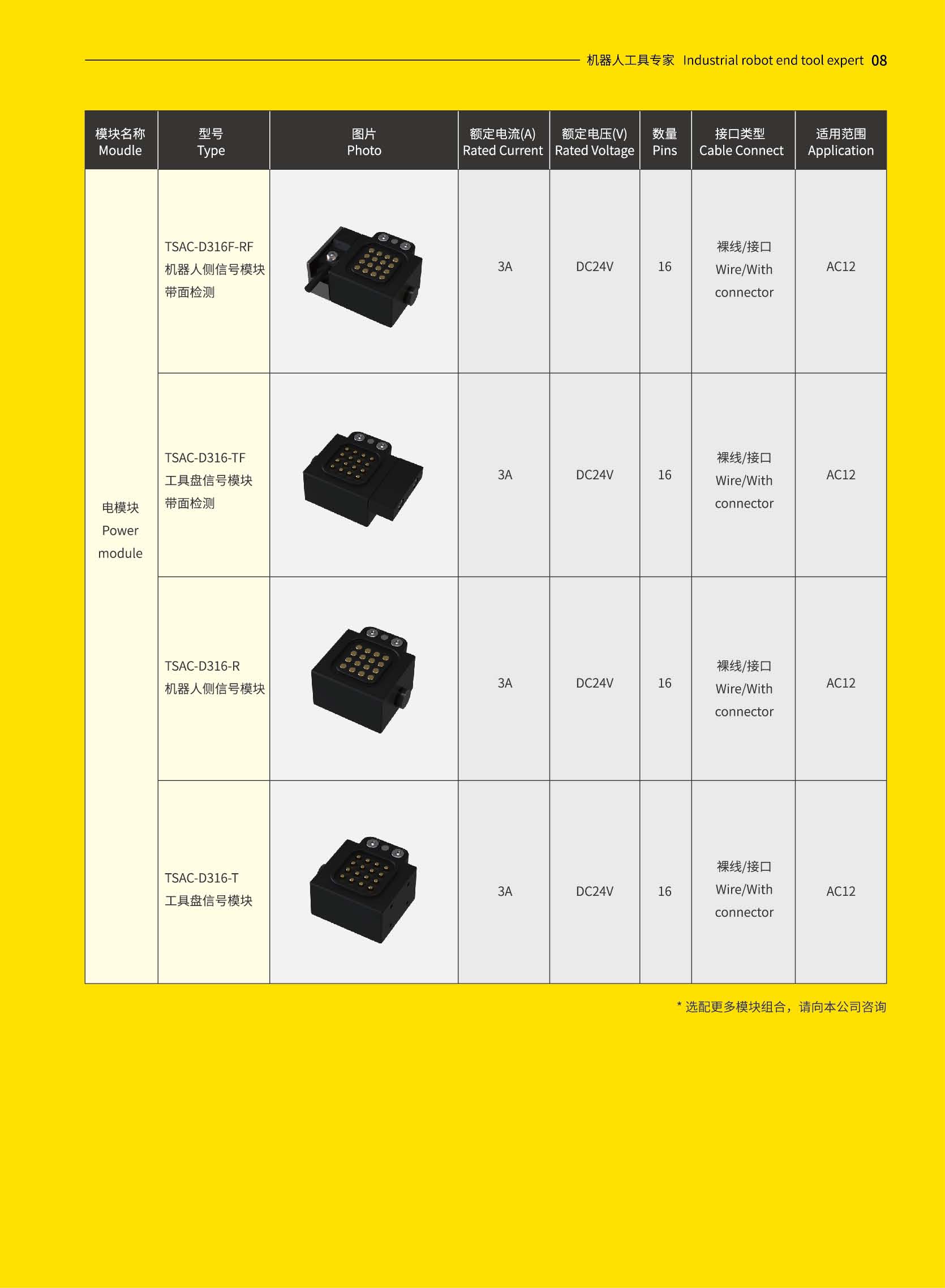

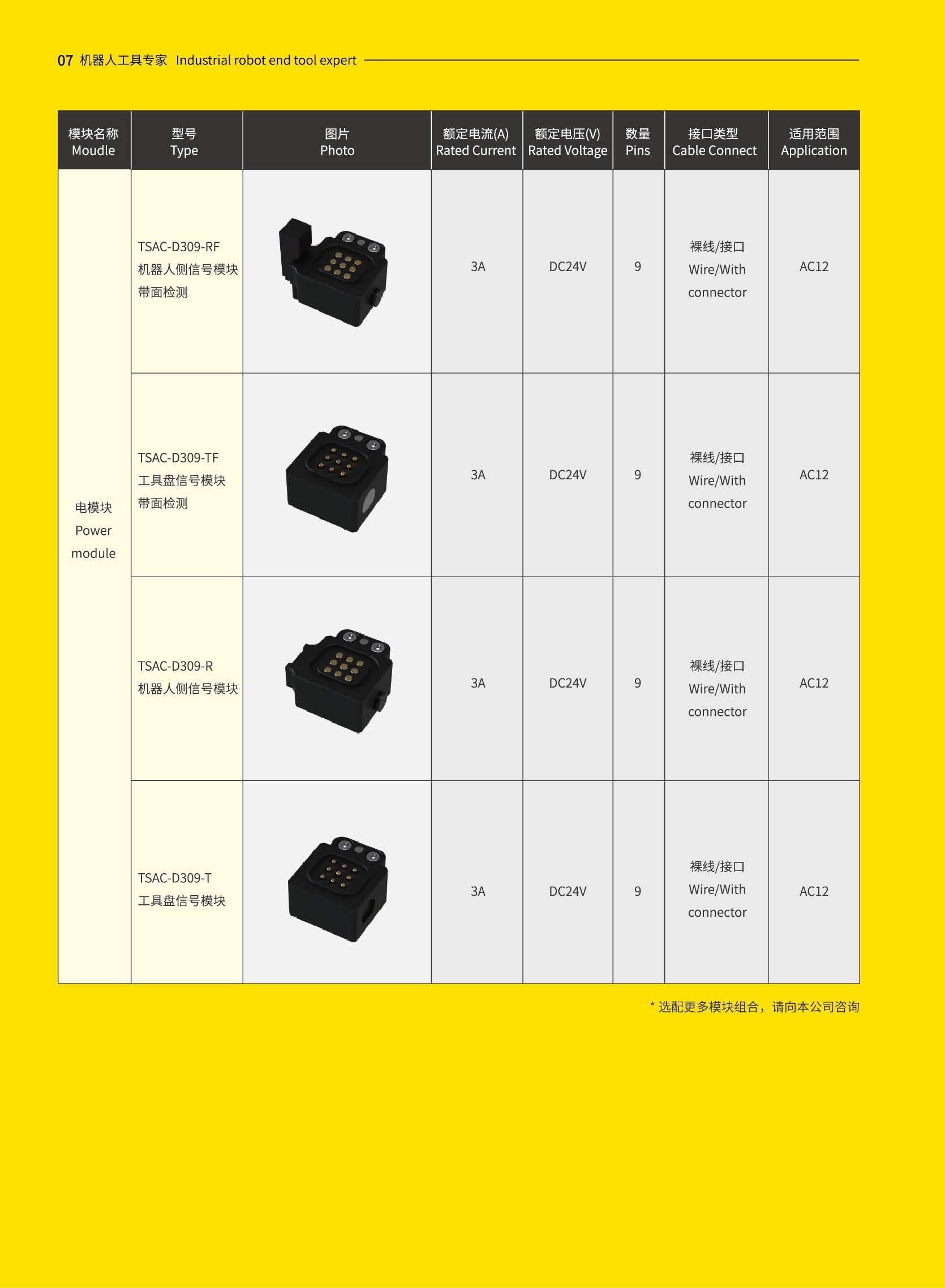

| 电子信号 Electrical signal | 电流值 Current | 3A | |||||
| 标配芯数 Standard quantity | 9 /16针 9/16pins | ||||||
| 空气出口 Pneumatic Port | 本体出口数 Own quantity | 6个M5 6 ports M5 | |||||
| 有效截面积 Effective cross section | 8mm² | ||||||
| 输送信号 Output signal | 连接确认 Face signal | 选配 Optional | |||||
| 环境 Surrounding Condition | 使用温度 Temprature | 0~58°（无冻结 No freeze） | |||||
| 使用湿度 Humidity | 95% (无结露 No condensation) | ||||||
